АО «АК Инжиниринг» завершил проект на поставку оборудования

18.10.2021

АО «АК Инжиниринг» завершил проект на поставку оборудования и выполнения работ по проектированию, поставке оборудования и выполнению работ системы АСУ ТП ПНС-1, ПНС-2, НВО-1/2 ООО «Соврудник».


В рамках выполнения проекта автоматизации завода нашей компанией были выполнены следующие этапы:

  1. Предпроектное обследование;
  2. Поставка оборудования и материалов;
  3. Разработка рабочей документации;
  4. Проведение шеф-монтажных работ;
  5. Проведение пуско-наладочных работ;

1. Предпроектное обследование

Предпроектное обследование предполагало выполнение следующих работ:

  • Сбор исходных данных;
  • Обследование объекта;
  • Согласование основных проектных решений и требований заказчика.

2. Поставка оборудования АСУ

Шкафы управления ПНС 1 и 2 (ШУ)

Система автоматизации строилась на основе информационных технологий фирмы Siemens на основе микропроцессорного оборудования серии ET 200SP (по согласованию с заказчиком), реализованные в шкафах управления ПНС 1 и 2.

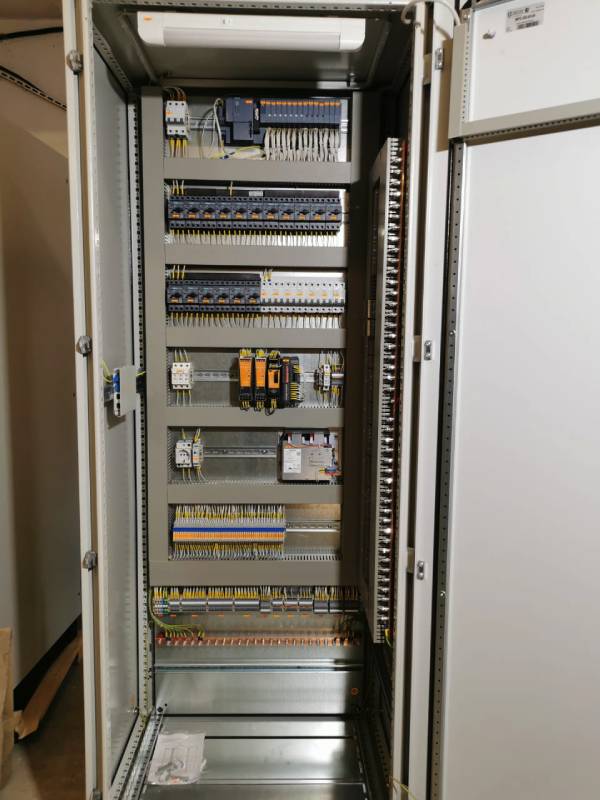

Рис.1 Шкаф управления ПНС 1 и 2

Шкаф управления ПНС 1 Шкаф управления ПНС 2

Автоматизированное рабочее место (АРМ) ПНС-1 и ПНС-2 состояли из: панели оператора с сенсорным управлением фирмы Weintek и источников питания фирмы Weidmueller.

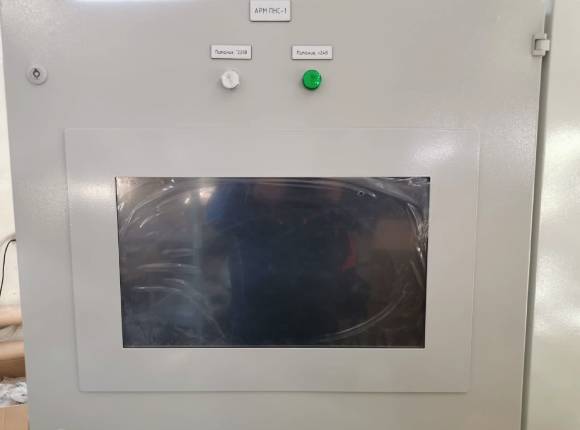

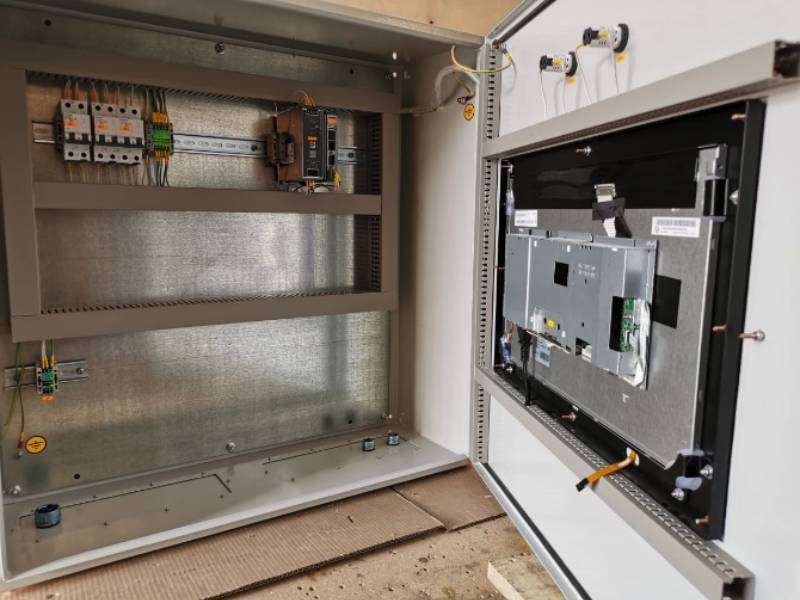

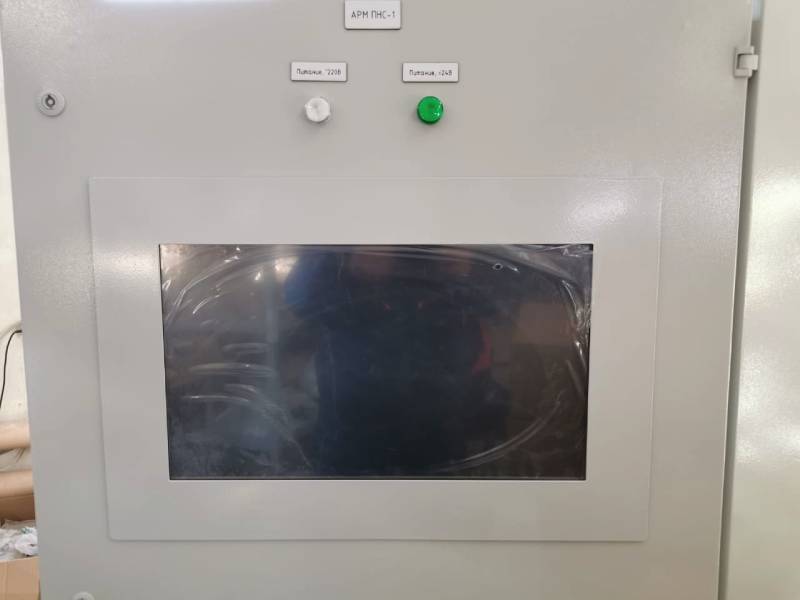

Рис. 2 АРМ ПУ ПНС-1, ПНС-2

АРМ ПУ ПНС-1 ПНС-2

Пульты местного управления ПНС 1 и 2 (ПМУ)

По согласованию с заказчиком, были разработаны пульты местного управления (ПМУ-1 и ПМУ-2). На корпусе которых, были отображены мнемосхемы технологических линий (ПНС-1 и ПНС-2). Управление оборудованием осуществляется нажатием на кнопку соответствующего агрегата. В результате установки ПМУ, сигналы с кнопок поступают на модули ввода/вывода ET200SP удалённой периферии.

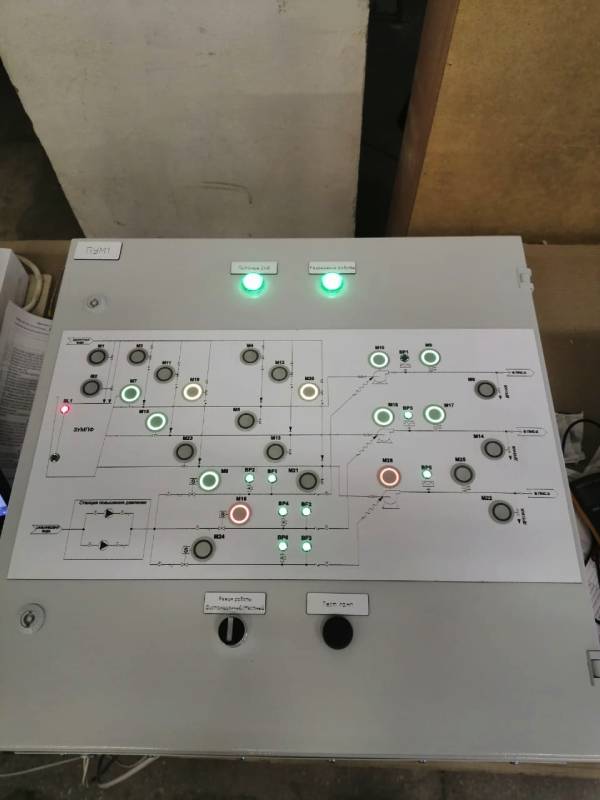

Рис. 3 ПМУ ПНС-1 и ПНС-2

ПМУ ПНС-1 ПНС-2

3.Поставка оборудования КИПиА

В результате предпроектного обследования и сбора необходимых данных, был осуществлен подбор контрольно-измерительных приборов, производителей: Endress Hauser, Siemens и Элемер.

Комплект КИПиА:

  • Micropilot FMR50 (микроволковый) – уровень в кол. 3 шт;
  • Cerabar S PMC71 (давление нагнетания) – в кол. 6 шт;
  • siemens QVE3 (Датчик протока – сальниковая вода) – 6 шт;
  • ЭЛЕМЕР 1005 (давление сальниковой воды) – 6 шт.

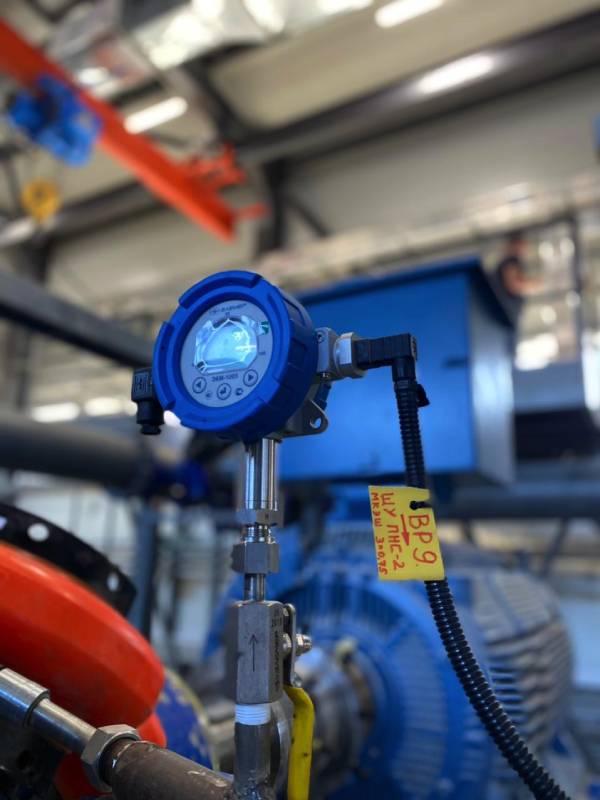

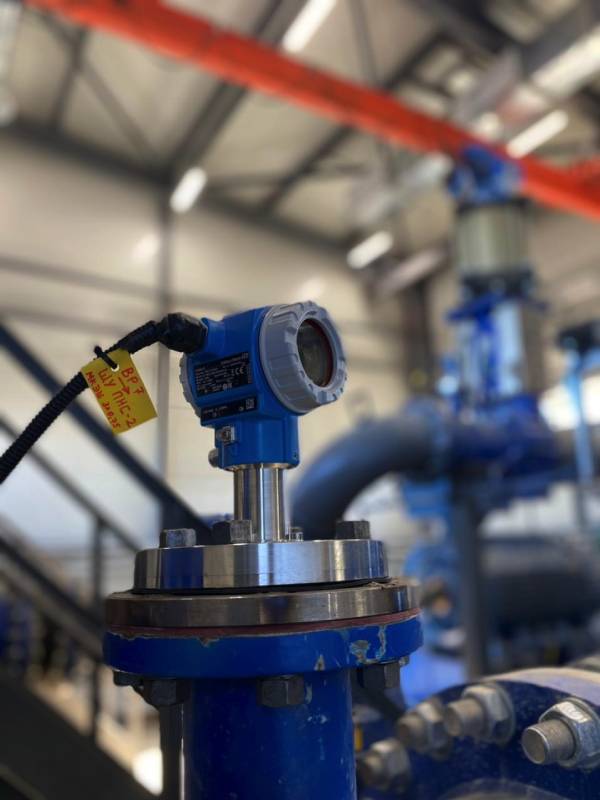

Рис. 4. Оборудование КИП

Оборудование КИП Оборудование КИП

В результате данного проекта, были проведены шеф-монтажные и пуско-наладочные работы системы управления оборудованием ПНС-1 и ПНС-2 ООО «Соврудник», включающие в себя весь комплекс работ по вводу в эксплуатацию автоматизированной системы управления, в том числе проверку, настройку и испытания систем автоматизации с целью обеспечения электрических параметров и режимов, заданных проектом. Автоматизация насосной станции является стандартной задачей для нашей компании.

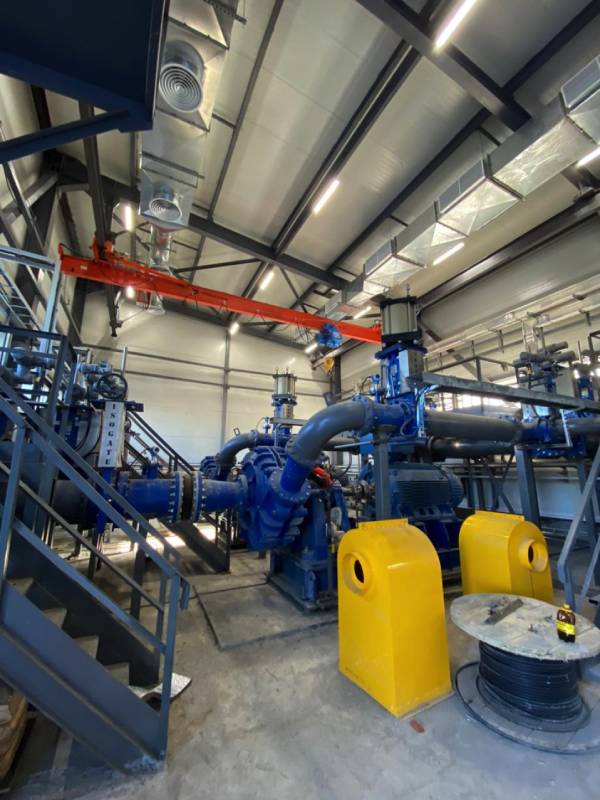

Рис. 5. ПНС-2

ПНС-2
