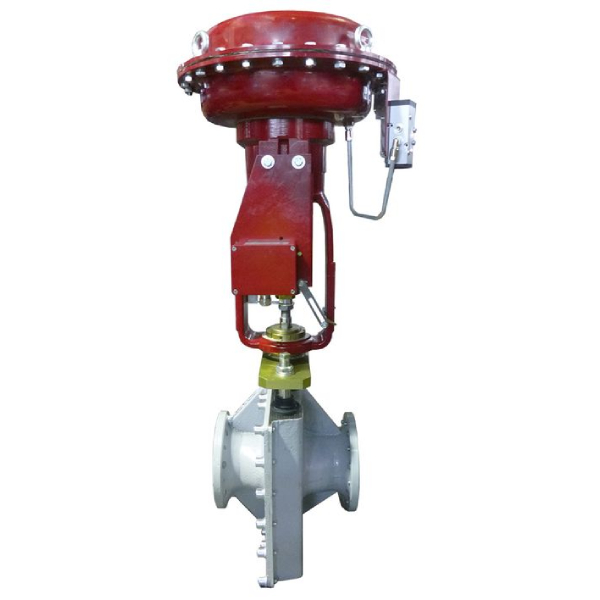

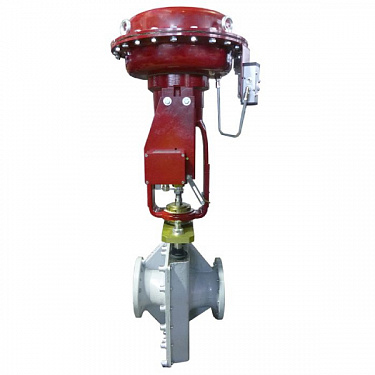

Шланговый клапан

Только проверенные решения и оборудование
Только проверенные решения и оборудование
Современный подход к автоматизации
Современный подход к автоматизации
Гибкость в реализации проектов
Гибкость в реализации проектов
Опыт решения задач в различных областях
Опыт решения задач в различных областях
Все сертификаты
  • Описание
  • Видео
Хотите узнать больше подробностей о поставляемом нами оборудовании или получить консультацию?

Сегодня сложно представить современную систему коммуникаций без качественных комплектующих к трубопроводам. Запорная арматура, широко применяется в устройстве инженерных сетей и выполняет задачу перекрытия движения потока рабочей среды. Одним из видов подобной арматуры является шланговый клапан.

Шланговый клапан. Определение и выполняемые задачи

Шланговый клапан является видом трубопроводной арматуры и является средством перекрытия трубопроводов разного назначения, по которым транспортируется различные потоки веществ, таких как: жидкие, сыпучие, пульпообразные среды, а также кислоты, щелочи, газы, вязкие жидкости и суспензии, в том числе состоящие из агрессивных веществ. Изменение расхода среды осуществляется за счет пережатия проходного сечения резинового шланга клапана.

Шланговые клапаны способны осуществить регулирование большого спектра разнообразных сред. В зависимости от транспортируемой среды эластичные патрубки шланговых клапанов могут быть изготовлены в маслостойких, бензостойких, маслобензостойких, эрозионно-стойких, химически стойких исполнениях, а также из пригодных для пищевых продуктов материалов. Применение эластичных патрубков из резины и пластмассы вместо дорогостоящих нержавеющих сталей дает большой экономический эффект.

Компания АК Инжиниринг предлагает большой выбор шланговых клапанов различных производителей, наши специалисты всегда готовы проконсультировать, подобрать и поставить необходимые Вам шланговые клапаны.

Устройство шлангового клапана

Шланговый клапан оснащен цилиндрическим корпусом, внутри которого закреплен шланг и золотник с патрубками. Устройство дополнительно включает в себя вывернутые рукава разного сечения в количестве двух штук, которые закладываются по наружной стороне сгиба внутрь. Данные рукава устанавливаются навстречу друг другу на наружной стороне корпуса и соединяются между собой втулкой в месте закладки. Золотник выполнен трехпозиционным и трехходовым.

  • В первой позиции имеется возможность соединения патрубками входа клапана с полостью рукава большего сечения и полости рукава меньшего сечения с полостью между шлангом и корпусом.
  • Во второй позиции - входа клапана с полостью рукава меньшего сечения и полости рукава большего сечения с выходом клапана.
  • В третьей позиции - полости между шлангом и корпусом с выходом клапана.

Данное устройство позволяет использовать энергию и давление транспортируемой среды для изменения состояния шлангового клапана, при этом не увеличивая гидравлическое сопротивление движения жидкости.

Области применения шланговых клапанов

С учетом множества транспортируемых сред, данные устройства могут быть изготовлены из самых разных материалов, таких как: алюминий, черная и нержавеющая сталь, пластмасса. Сменные эластичные патрубки, также производятся из разных видов эластомеров (NR, EPDM, IIR, FPM и пр.) Исходя из вышеперечисленного можно понять, что шланговый клапан имеет множество областей применения. В которые входят:

  • Пневмотранспорт – для дозирования, регулирования и перекрытия потока твердых и сыпучих материалов.
  • Вакуумный транспорт - для перекрытия и герметизации потока порошков, гранулята, волокон, таблеток, пилюль и пр.
  • Химическая промышленность - для перекрытия и дозирования потока красок, пигментов, добавок, удобрений и т. П.
  • Производство керамики - в качестве запорного клапана для шлама, твердых веществ, и т. п.
  • Экология - для обеспечения герметизации пыли, шлама, сточных вод и т. п.
  • Водоочистные сооружения - в качестве запорно-регулирующего механизма для известкового молока, суспензии и т. п.
  • Производство цемента - в качестве запорной арматуры для потока цемента, песка, бетона, гипса, щебня, раствора и т. п.
  • Горнорудная промышленность – в качестве запорно-регулирующего оборудования при транспортировке минералов, руд, угля и прочих материалов.
  • Системы дозирования и взвешивания - для красок, паст, добавок и других материалов
  • Пищевая промышленность - для контроля, дозирования и перекрытия потока соусов, сиропов, ароматизаторов, сусла, ячменя, сахара, орехов, фруктов, овощей, какао-бобов/порошка, жмыха, пряностей, муки, соли, отходов и других продуктов данной промышленности.

Обладая простотой конструкции, шланговые клапаны представляют собой недорогое и удачное арматурное решение. Устройства данного типа имеют высокую ремонтопригодность и удобство в обслуживании.
