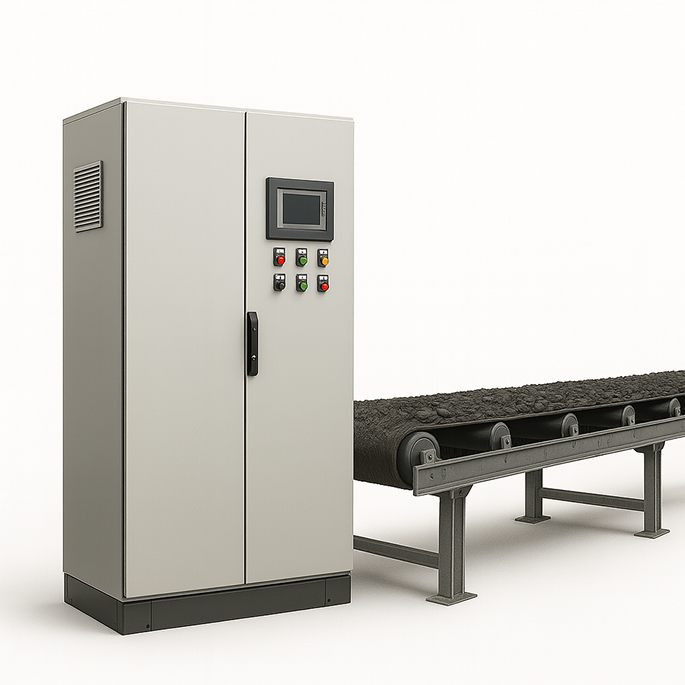

Шкафы управления (ШУ) конвейерной системой

• Управление приводами: частотное регулирование скорости, плавный пуск/останов, реверс (если предусмотрен), синхронизация и распределение нагрузки для многоприводных участков.
• Последовательности и блокировки: автоматизированные сценарии пуска/остановки линии, межконвейерные блокировки по заполнению, скорости, авариям смежного оборудования.
• Контроль состояния: скорость/«нуль-скорость», перегруз, проскальзывание ленты, контроль схода, сигнализация разрыва/падения ленты (если предусмотрены соответствующие датчики), засор/«пробка» в загрузочных узлах, контроль уровня в бункерах.
• Безопасность: аварийные тросовые выключатели по трассе, кнопки «Стоп», свето- и звукооповещение, безопасная остановка при срабатывании защит.
• Диагностика и журналирование: архив событий и тревог, счётчики наработки, тренды технологических параметров, самодиагностика, удалённый мониторинг.
• Интеграция: обмен данными с SCADA/DCS/MES, диспетчеризация и уведомления.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания	3~ 380/400 В, 50 Гц; вспомогательные цепи 24 В DC/230 В AC — по проекту.
Приводы	асинхронные двигатели; поддержка датчиков скорости/тахогенераторов, тормозов и муфт — при наличии в составе механической части.
Интерфейсы и протоколы	RS-485, Ethernet; Modbus RTU/TCP, Profibus/Profinet, Ethernet/IP, OPC UA — по ТЗ.
I/O и контроллеры	промышленный ПЛК, модули дискретного/аналогового ввода-вывода, панель оператора (HMI); возможность распределённой периферии.
Степень защиты	IP54–IP65 (помещение/улица); антикоррозионные покрытия и пылевлагозащита под условия площадки.
Климатическое исполнение	диапазоны работы и нагрев/вентиляция/обогрев — по ТЗ и категории размещения.




ПРИМЕРЫ ПРИМЕНЕНИЯ

• Добыча и переработка полезных ископаемых, карьеры, цемент и стройматериалы.
• Металлургия, коксохим, коксосортировка, агломерация.
• Складская логистика, сортировочные линии, пищевые и упаковочные производства.
• АПК, элеваторы, терминалы погрузки/разгрузки, порты и терминалы навалочных грузов.

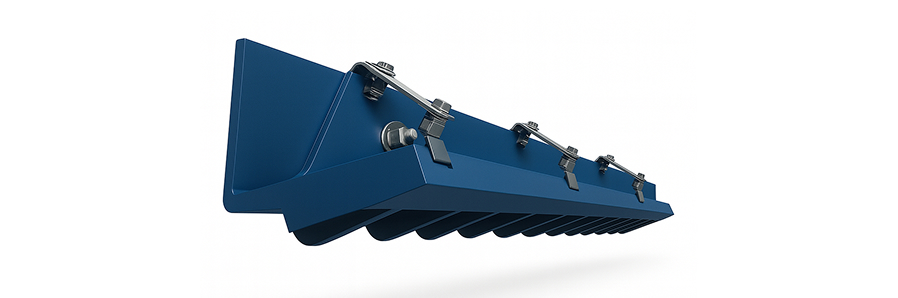

Компания АК Инжиниринг помимо проектирования и поставки шкафов управления конвейерными системами предлагает технологию AirScrape — инновационные бортовые уплотнения для конвейерных лент. Данное решение обеспечивает герметизацию зоны загрузки материала, предотвращает пыление и утечки сыпучих грузов, снижает износ ленты и роликов, а также улучшает санитарные и экологические условия работы фабрики. Благодаря бесконтактной конструкции AirScrape не оказывает механического воздействия на ленту, что существенно продлевает срок службы оборудования и снижает эксплуатационные затраты.




ПРЕИМУЩЕСТВА ШУ КОНВЕЙЕРОМ

• Надёжность и непрерывность: стабильные последовательности пуска, защита от перегрузок и отказов смежных узлов.

• Энергоэффективность: частотное управление, оптимизация режимов, снижение ударных нагрузок.

• Сокращение простоев: детальная диагностика, журналирование и удалённый доступ для обслуживания.

• Масштабируемость: от локального шкафа одиночного конвейера до распределённой системы на транспортном тракте.

Шкафы управления конвейерными системами проектируются с учетом особенностей конкретного производственного процесса и параметров транспортируемого материала. При разработке учитываются длина трассы, конфигурация линии, требования к производительности и условия эксплуатации, включая уровень запыленности, влажность и вибрационные нагрузки. Такой подход позволяет адаптировать систему управления под реальные задачи объекта и обеспечить оптимальный баланс между надежностью, энергоэффективностью и удобством эксплуатации.

ОСОБЕННОСТИ ИСПОЛНЕНИЯ

• Компоновка шкафа по трассе и компоновочным ограничениям, учёт длины, высот, зон обслуживания и условий среды (пыли, вибрации, влаги).
• Возможность подключения датчиков схода ленты, «нулевой скорости», засора, уровня, температуры подшипников барабанов, систем пожарной сигнализации и дымоудаления — если они предусмотрены на объекте.
• Реализация функций торможения и удержания ленты (электродинамическое/по ЧРП либо механическое) — согласно ТЗ.
• Резервирование критичных цепей питания/сигнализации; маркировка проводов и клемм, шильды аппаратов, схемы на дверце.
• Кибербезопасность уровня АСУ ТП: разграничение прав HMI/SCADA, журналирование действий, сетевые сегменты — по требованиям заказчика.

СЕРВИС И ПОДДЕРЖКА

• Обследование объекта, сбор исходных данных, подготовка ТЗ и функциональных диаграмм.
• Проектирование, подбор оборудования, сборка и электрические испытания.
• ПНР, настройка алгоритмов, интеграция с существующей SCADA/DCS, обучение персонала.
• Гарантийное и постгарантийное сопровождение, поставка ЗИП, регламентное обслуживание и удалённая поддержка.
Дополнительно по запросу шкафы управления конвейерными системами могут поставляться в комплектации «под ключ», включая сами ШУ, пульты местного управления, шкафы ввода-распределения, а также датчики, исполнительные устройства, кабельные изделия и лотки согласно ведомости поставки. В состав документации могут входить инженерные материалы: электрические схемы (принципиальные и соединений), спецификации, опросные листы, таблицы тепловыделений и расчёты систем вентиляции или обогрева шкафа. Также возможна адаптация оборудования под корпоративные стандарты площадки — от типов кабельных окончаний, клемм и маркировки до проведения протоколов FAT/SAT и оформления отчетности в установленной форме.

Для получения подробной информации или заказа шкафа управления конвейерной системой свяжитесь с нашими специалистами. Мы поможем подобрать и изготовить оптимальное решение для вашего предприятия, обеспечив высокую надежность и эффективность работы оборудования! Для заказа звоните по номеру +7 (391) 219-82-80 или оставьте заявку на обратный звонок, заполнив форму на данной странице.
