ООО «Соврудник» - ГОК «Высокое»

14.11.2022

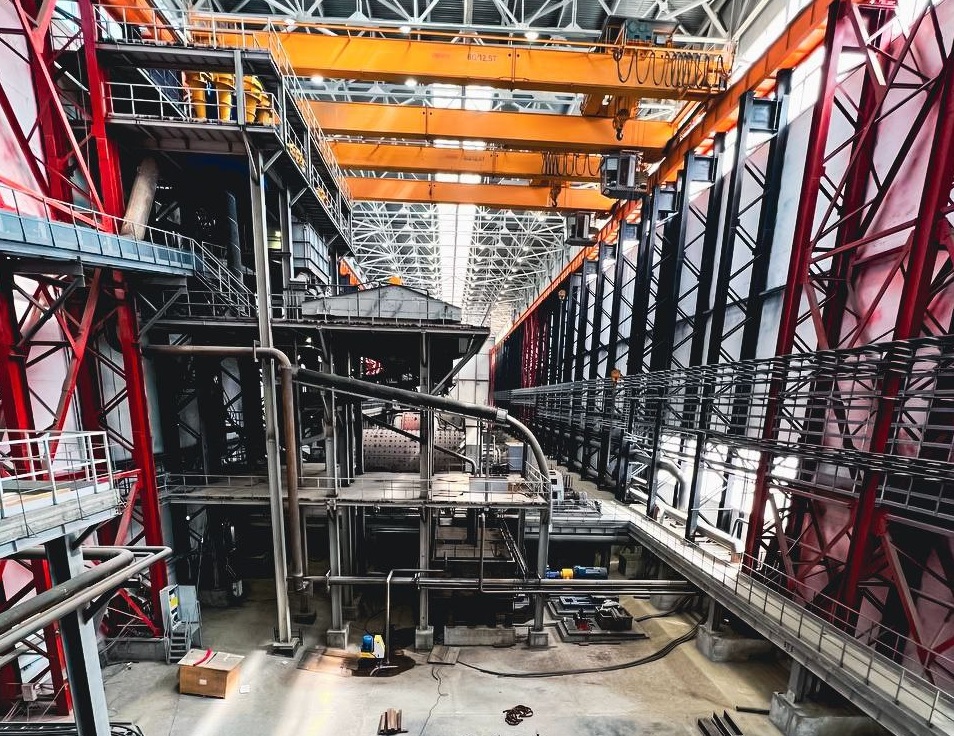

Комплексная автоматизация золотоизвлекательной фабрики «‎Высокое» ООО «Соврудник»

ВИД ВЫПОЛНЕННЫХ РАБОТ:

  • Разработка рабочей документации
  • Поставка комплектного оборудования АСУТП
  • Разработка прикладного программного обеспечения
  • Выполнение шеф-монтажных и пусконаладочных работ

Компания АО «АК Инжиниринг» разработала рабочую и конструкторскую документацию раздела АТХ для золотоизвлекательной фабрики «Высокое» ООО «Соврудник». В разработанной документации предусматривается организация отказоустойчивой автоматизированной системы управления технологическими процессами фабрики на базе сертифицированных шкафов управления производства АО «АК Инжиниринг».

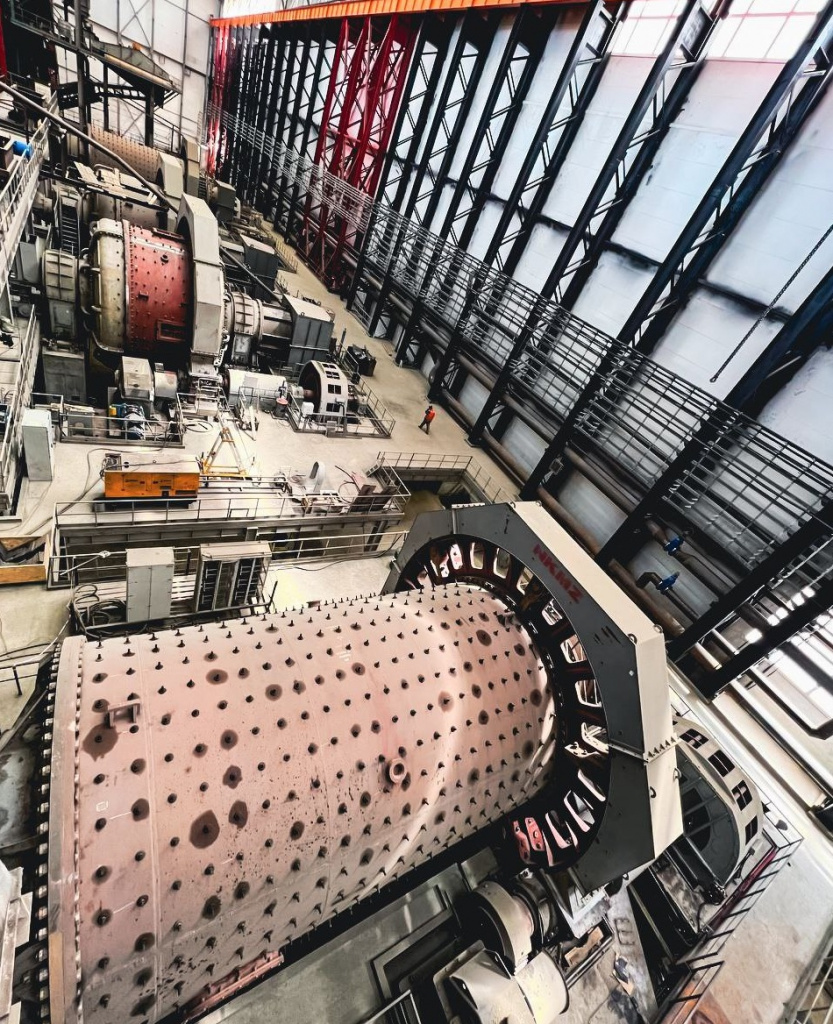

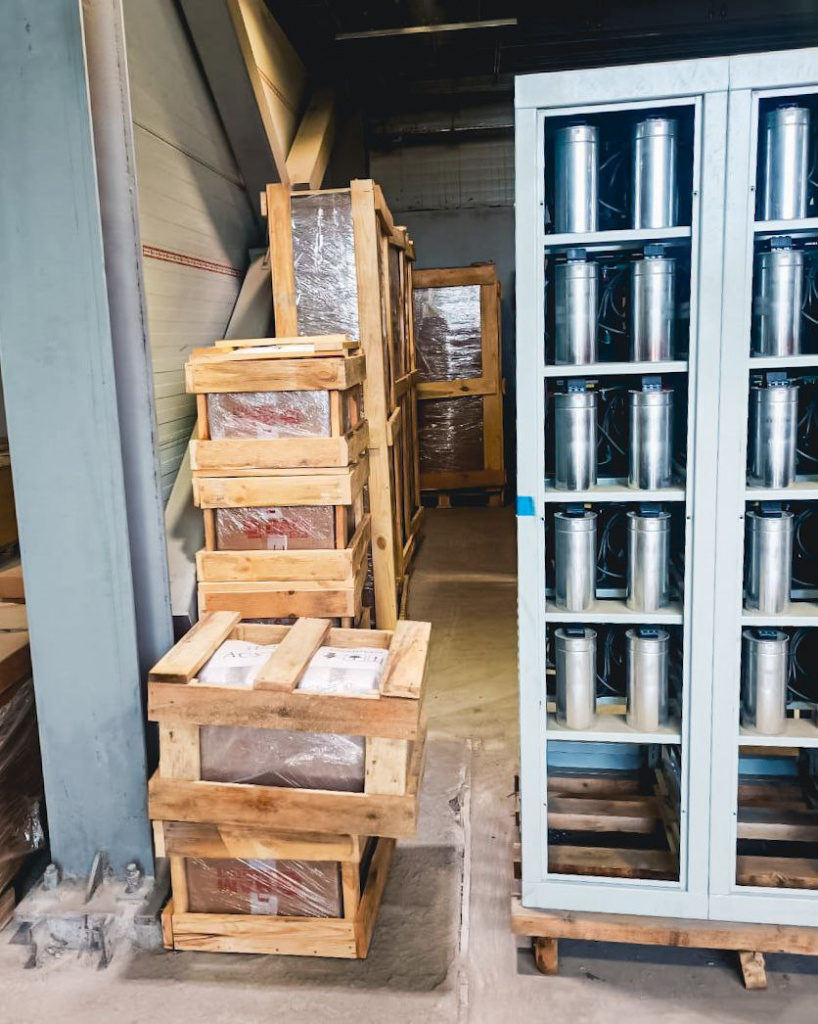

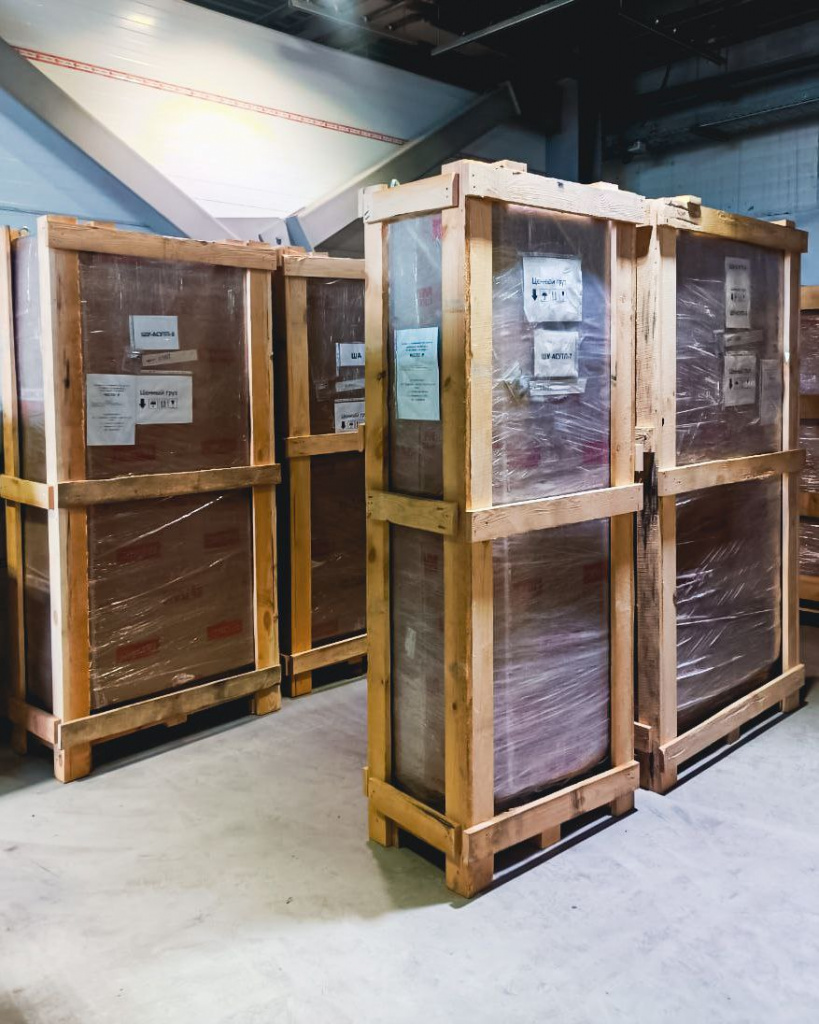

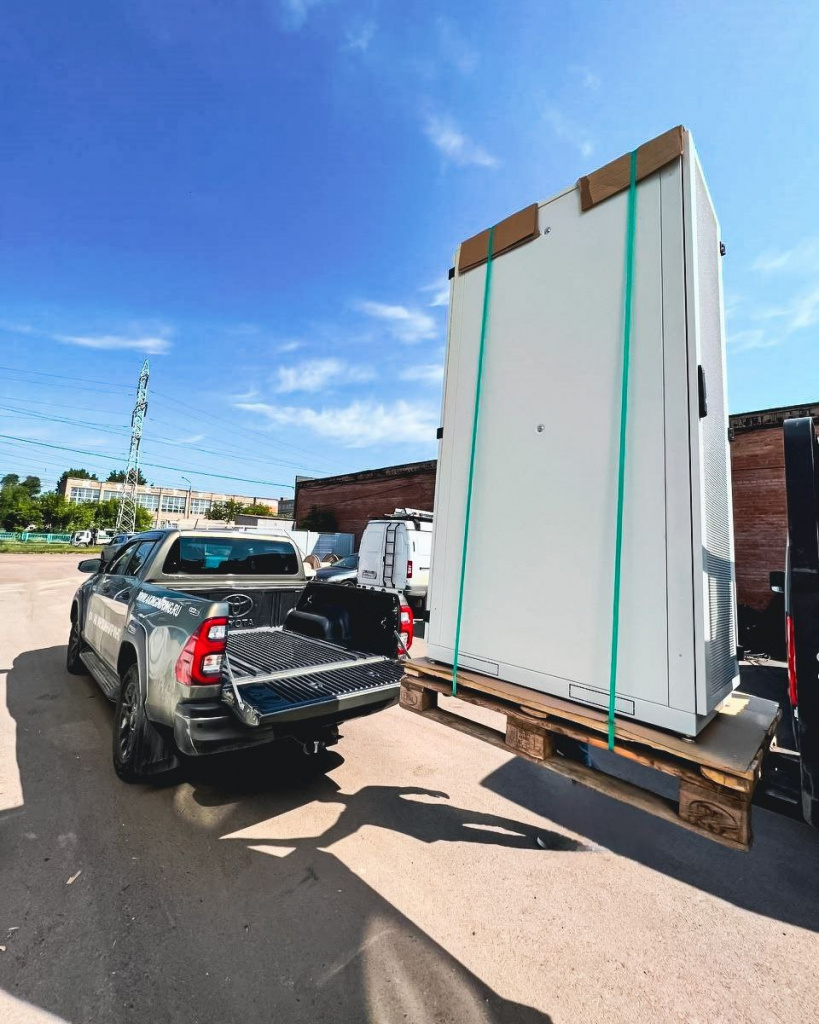

photo_2023-08-15_10-31-04.jpg photo_2023-08-15_10-31-03.jpg photo_2023-08-15_10-31-03 (2).jpg photo_2023-08-15_11-29-51 (2).jpg


ПОДРОБНОСТИ РЕАЛИЗАЦИИ:

Шкафы управления для данного объекта компания АО «АК Инжиниринг» построила на базе надежных резервированных контроллеров SIMATIC S7 CPU 1515R-2 PN с высоким объемом программ и повышенными требованиями к сети и скорости обработки данных, а также система распределенной периферии с функциями контроллера SIMATIC ET 200SP CPU 1510SP-1 PN с интерфейсами PROFINET IRT для организации кольцевой архитектуры системы связи.

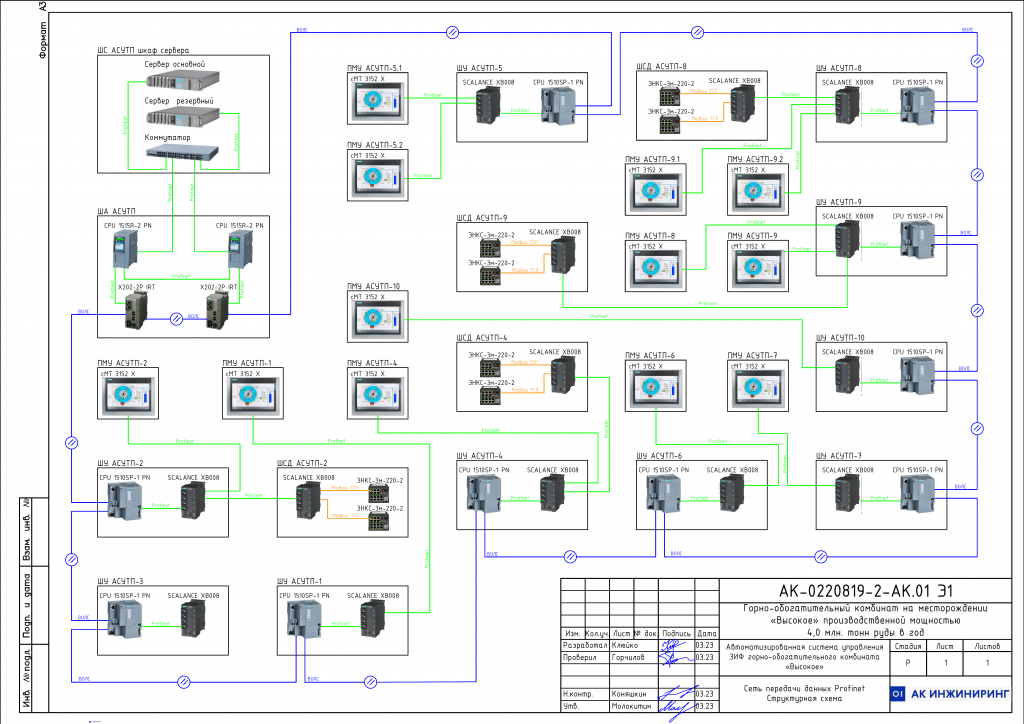

Системы связи между компонентами системы управления построены с использованием волоконно-оптических линий связи, топология ВОЛС – кольцо. Верхний уровень АСУТП построен по клиент-серверной архитектуре, на базе сервера SCADA-системы производства АО «АК Инжиниринг», с использованием резервированных серверов высокой производительности и комплекта программного обеспечения WinCC. В системе предусмотрено централизованное бесперебойное питание компонентов АСУТП с использованием систем бесперебойного питания СИП380А20КД.10-33/БПС. Проектом предусмотрен монтаж КИП, необходимых для обеспечения наблюдаемости и управления всеми технологическими процессами фабрики.

Проект успешно реализован.

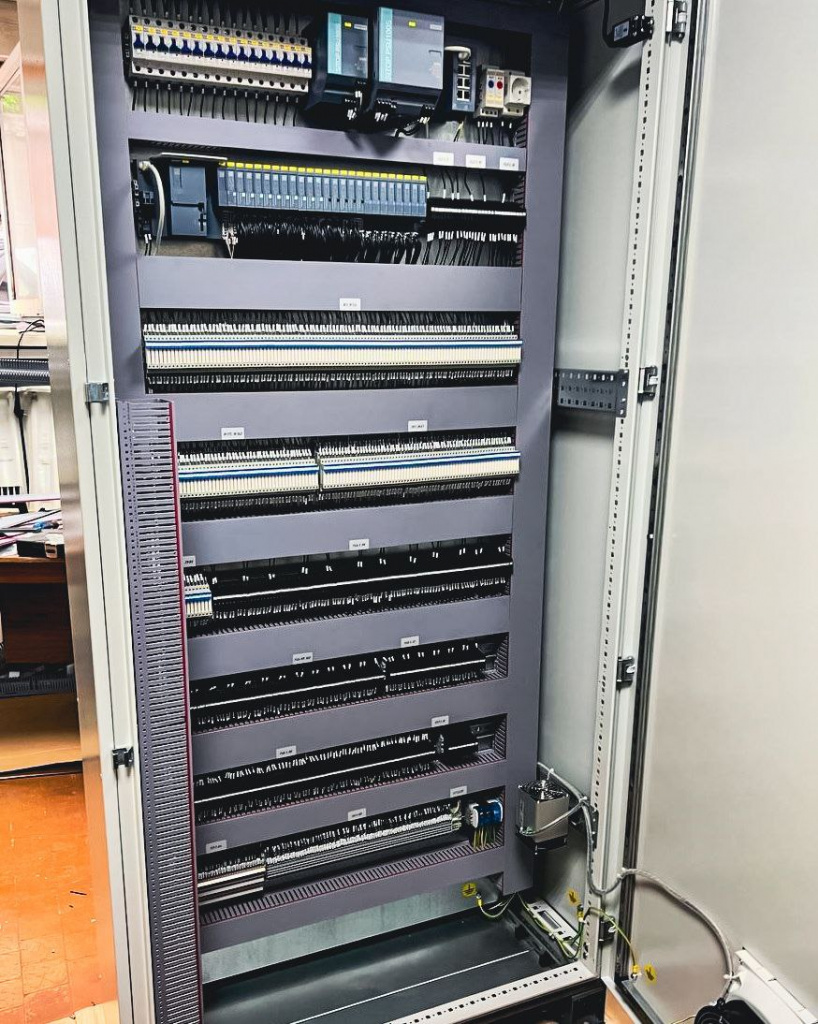

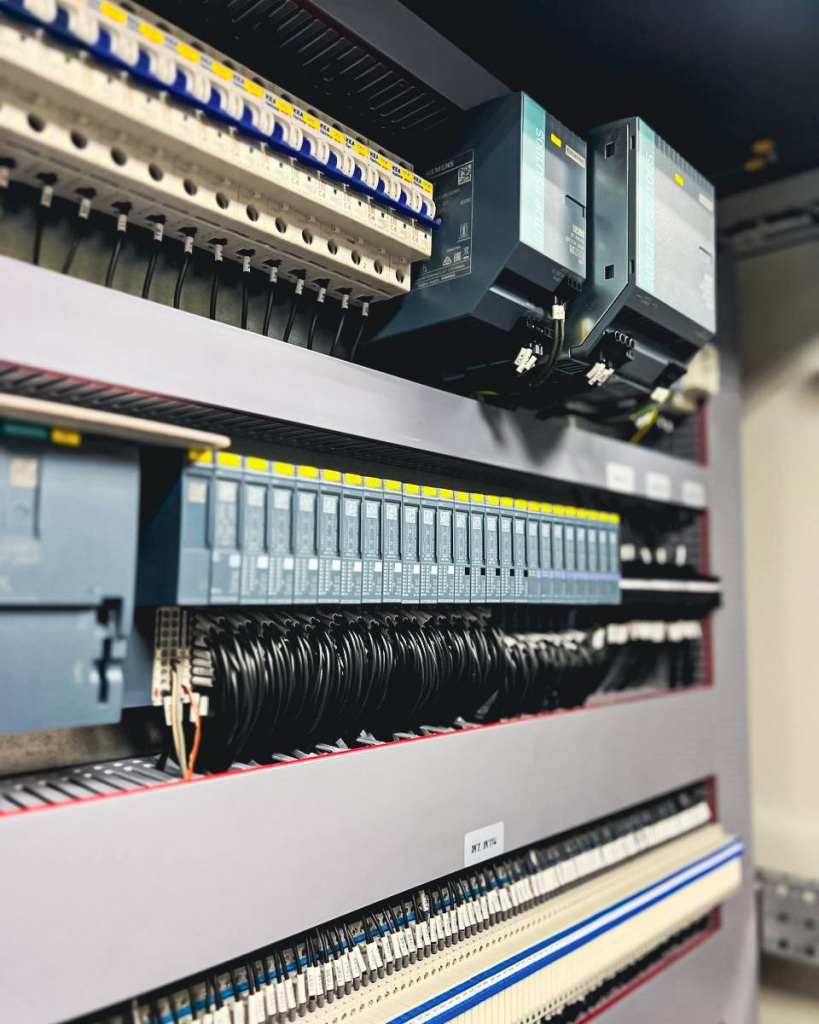

photo_2023-08-15_11-19-32.jpg photo_2023-08-15_11-19-31.jpg
